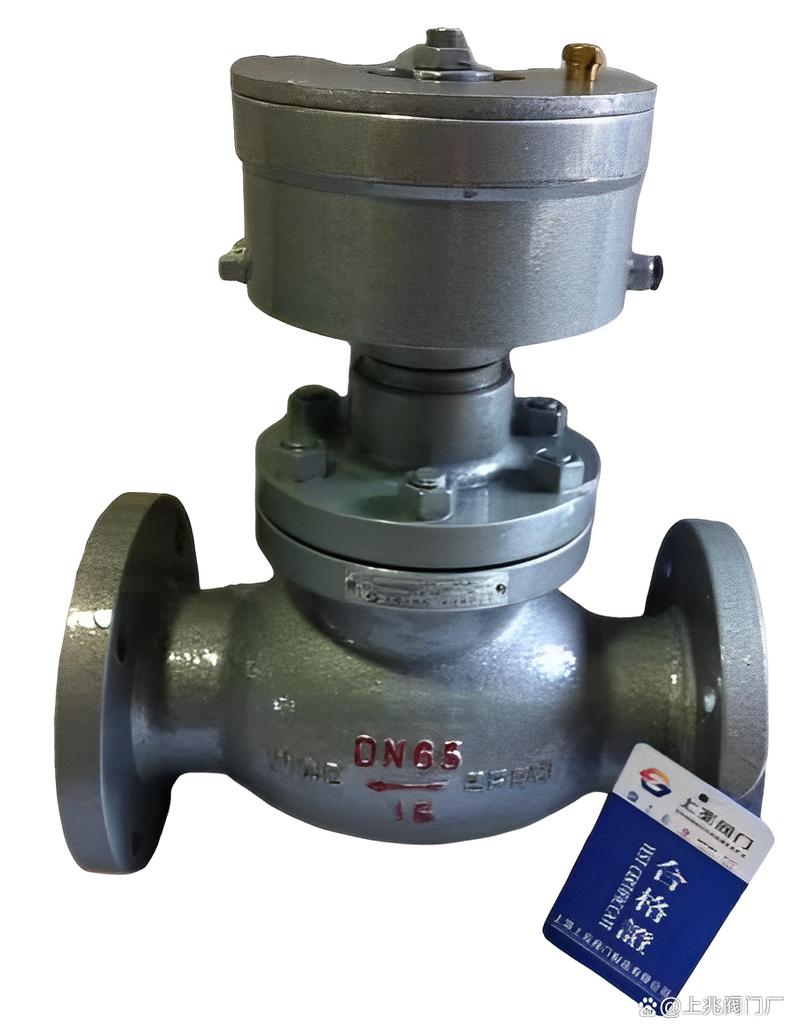

QDq421F气动紧急切断阀 一种怎样的气动阀门？

气动紧急切断阀是工业管道系统中重要的安全控制装置，其中QDq421F型号是一种常见的气动紧急切断阀。它结合了气动执行机构和切断阀体的特点，能够在紧急情况下快速切断介质流动，保障设备和人员安全。QDq421F气动紧急切断阀究竟是一种什么样的阀门？它属于气动阀门中的哪一类？本文将从结构、工作原理、特点和应用等方面进行详细介绍。

一、QDq421F气动紧急切断阀的定义
QDq421F是一种由气动执行器驱动的紧急切断阀，通常采用球阀或蝶阀结构，具有快速关闭功能。型号中的“QD”代表气动紧急切断，“q”表示球阀（Q的变体，部分厂家用来指代球阀），“421F”则包含了连接方式、结构形式、密封材料等信息。它属于气动阀门的一种，专用于安全联锁系统，在接收到紧急信号（如断电、断气或火灾信号）时，能迅速切断管路中的流体。

二、结构与工作原理

1. 结构组成：QDq421F气动紧急切断阀主要由阀体（球阀或蝶阀）、气动执行器（通常是弹簧复位型）、电磁阀、限位开关和手动操作机构等组成。阀体内部为球体或蝶板，通过旋转90度实现启闭。气动执行器有双作用式和单作用式（弹簧复位）两种，紧急切断阀多采用单作用式，以便在失气时自动复位。
2. 工作原理：正常工作时，气源通过电磁阀进入执行器气缸，压缩弹簧，驱动阀杆旋转，使阀门开启。当发生紧急情况时，电磁阀断电或失气，气缸内压力消失，弹簧迅速释放，推动阀杆反向旋转，关闭阀门。整个过程通常在1-3秒内完成，实现快速切断。阀门还配备手动装置，在无气源时可手动操作。

三、主要特点

1. 快速响应：弹簧复位设计确保在失去气源或电源时立即关闭，切断时间短，有效防止事故扩大。
2. 安全可靠：采用防爆电磁阀和限位开关，可接入DCS或PLC系统，实现远程监控和联锁控制。
3. 密封性好：根据介质不同，可选用软密封（如聚四氟乙烯）或硬密封（金属密封），达到ANSI VI级泄漏标准。
4. 适用广泛：阀体材质有碳钢、不锈钢、合金钢等，适用于水、蒸汽、油品、天然气、化学品等多种介质。
5. 易于维护：结构紧凑，拆装方便，且可配备手动功能，提高操作灵活性。

四、技术参数（示例）

• 公称压力：PN16-PN40或Class150-Class300
• 公称通径：DN15-DN300
• 适用温度：-29℃～+180℃（软密封）或-29℃～+425℃（硬密封）
• 气源压力：0.4-0.7MPa
• 防爆等级：ExdⅡBT4
• 连接方式：法兰、螺纹、焊接

五、应用领域
QDq421F气动紧急切断阀广泛应用于石油、化工、天然气、冶金、电力、制药等行业的管道系统，特别适用于以下场景：

1. 储罐区、装卸站台的紧急切断；
2. 反应釜、锅炉的进料管道安全控制；
3. 燃气管道、液化气站的紧急隔离；
4. 需要快速切断的工艺流程。

六、与其他气动阀门的区别
与普通气动球阀或蝶阀相比，QDq421F气动紧急切断阀强调“紧急”功能，其执行器通常采用弹簧复位型，并配备电磁阀和限位开关，可实现失气关闭或失电关闭。而普通气动阀门多为双作用式，需要持续气源保持开度，且不一定具备快速切断和联锁功能。因此，紧急切断阀在安全等级和响应速度上要求更高。

七、选型与使用注意事项

1. 根据介质特性、温度、压力选择合适的阀体材质和密封形式。
2. 确认气源压力是否匹配执行器要求，并设置储气罐以保证供气可靠性。
3. 定期测试紧急切断功能，确保弹簧和密封件处于良好状态。
4. 安装时注意流向标志，并保证阀门前后有足够的直管段。
5. 在易燃易爆环境，需选用防爆型电磁阀和限位开关。

QDq421F气动紧急切断阀是一种专为安全保护设计的气动阀门，它以弹簧复位执行器为核心，能在紧急情况下快速切断流体，防止事故扩大。其结构紧凑、响应迅速、密封可靠，广泛应用于工业管道系统的安全联锁。正确选型和维护是保证其性能的关键。作为一种重要的气动阀门，它在流程工业中扮演着“安全卫士”的角色。
