隔爆型气动切断球阀 工业安全烟气管控的关键执行器——以上海乔邑Q641F为例

在石油化工、煤化工、天然气处理及粉尘涉爆等高风险工业场景中，阀门不仅承担流体通断与控制任务，更直接关乎人员与设施的安全。当工艺介质具有易燃易爆特性时，普通气动阀门因电控部分可能产生火花而引发事故，此时，“隔爆型气动切断球阀”便成为设计规范与安全评估中优先选用的关键执行元件。上海乔邑阀门制造有限公司推出的Q641F系列隔爆型气动切断球阀，正是以不锈钢阀体、防爆气动执行器及快速切断功能为特色，回应了化工及防爆行业对高可靠性阀门的核心需求。

一、什么是隔爆型气动切断球阀？

隔爆型气动切断球阀，是在标准气动球阀基础上，执行器端的电磁阀、限位开关、接近开关等电气附件均采用隔爆型（Exd）设计，并通过隔爆外壳将内部可能产生的电火花、电弧与外部爆炸性气体环境隔离。Q641F阀门结构通常为一片式或两片式球阀，阀体材质采用不锈钢（304、316、316L），密封圈多为PTFE或对位聚苯（PPL），适用于水、蒸汽、油品、酸碱气体等多种介质。

与普通气动球阀相比，其核心区别在于两点：一是“隔爆”防爆等级，通常不低于Exd IIB T4或Exd IIC T6，可覆盖氢气、乙炔等高危气体环境；二是“切断”功能，要求阀门在气源故障或紧急信号触发时，能在数秒内完成全关动作，切断危险源。

二、Q641F系列的技术结构与五大优势

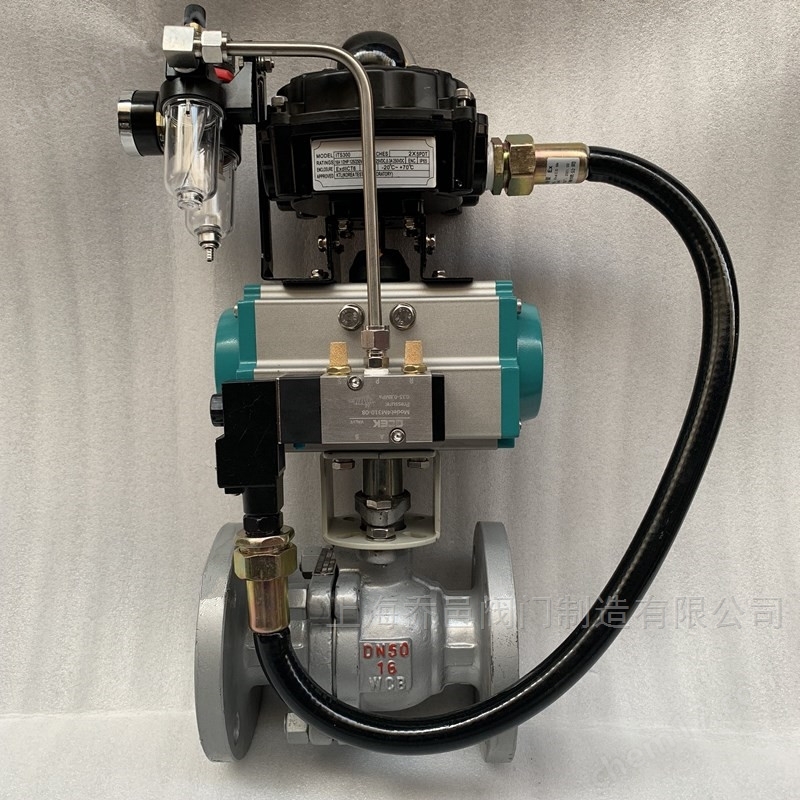

上海乔邑阀门制造有限公司的Q641F隔爆型气动切断球阀采用模块化设计，其技术结构可拆解为四个部分：不锈钢球阀本体、气动执行器（齿轮齿条或拨叉式）、隔爆电磁阀及信号反馈单元。

工作流程为：控制系统发出电信号，隔爆电磁阀换向，气源进入执行器气缸推动活塞，通过齿条传动使球体旋转90°，实现开或关。当需要紧急切断时，电磁阀失电排气，弹簧复位推动活塞反转，阀门按预设速度安全关闭。

该结构赋予阀门以下特点：1.防爆以本安与冗余——气动执行器彻底消除电火花驱动风险，配合隔爆电气附件，整体满足Zone 1、Zone 2及粉尘21、22区要求；2.本质切断气压——阀座采用弹性密封结构，达到ANS I VI级泄漏标准，大口径高压差工况可选用金属硬密封；3.兼容双作用气路电路一体——预置NAMUR接口，方便与DCS、SIS系统联锁；4.不锈钢耐蚀通流能力强，适应酸碱以及露天潮湿等综合极端工况；5.密封低温等多种材质多层次满足适应性需要并且维护可视切换结构。

三、隔爆型气动切断球阀的活门即选择指南参数针对的选型依据和应用占比注意事项严格禁忌Q641。常见问题必询好开慢开、快开原理球体浮动阀杆方式结合切断型到底选谁才可决定实际效能。包括介质下温度工况及其相关项说明。解决在选择球阀前建立各自模型。

四、应用场景与故障分析具备一定倾向要求，并对特种场合湿硫化氢相应材质做出甄别。选用驱动通道的连锁防误隔爆按钮气体联锁装壳内藏并指示开关停止装置实现现场应对。
